系列虚拟仪器模块

基于 FXI 的模块化设计思想，锘华仪器针对虚拟仪器领域的应用定义了 FXI 模块的结构尺寸和 FXI 接口的专有信号组。

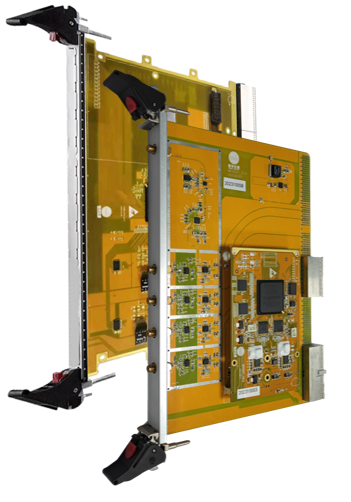

FXI 板卡尺寸沿用 PMC 板卡的尺寸，为 70mmx140mm。FXI 板卡采用夹层卡的方式，通过 FMC 连接器安装在 FPGA 主板上。FXI 对 FMC 接口信号分组，允许 FXI 板卡采用 stack 方式安装，最多支持两层 FXI 板卡堆叠。

根据用户需求，锘华仪器可按照 FXI 规范定制 ANYTEST 平台内的任意虚拟仪模块，由于 FXI 模块整体尺寸小，可以集成到包括加固笔记本、1U/2U 标准上架式、台式等结构形式的整机中，适应多种测试场景。

FXI 为 FPGA eXtended Instrument，即基于 FPGA 扩展的虚拟仪器接口，由锘华仪器依据多年的技术积累创造性地提出的由 FPGA 定义的模块化仪器接口。

现有的基于 VXI、PXI 以及 PXIe 的测试设备功能密度较低、功耗较大，只适用于生产实验现场的台式或者柜式综合测试设备中，无法应用在对移动性和便携性要求高的应用场景中。

基于 FXI 接口的虚拟仪器模块不仅功能密度大，其功耗也较低。采用 FXI 接口，可大大减小测试设备的体积，从而提升生产和实验效率，为生产和实验提供极大的便利。

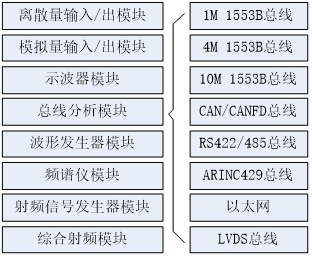

FXI 定义了 ADC 输入通道、DAC 输出通道、SPI 总线、I2C 总线和虚拟仪器模块需要的其它接口信号，从而实现不同类型的虚拟仪器功能。同 PXI 和 PXIe 总线接口一样，采用 FXI 接口信号组的虚拟仪器模块在安装到狼烟平台上后，也可以实现即插即用，无需对其作繁杂的配置和调试。
