通用接口卡

Universal interface card

平台展示

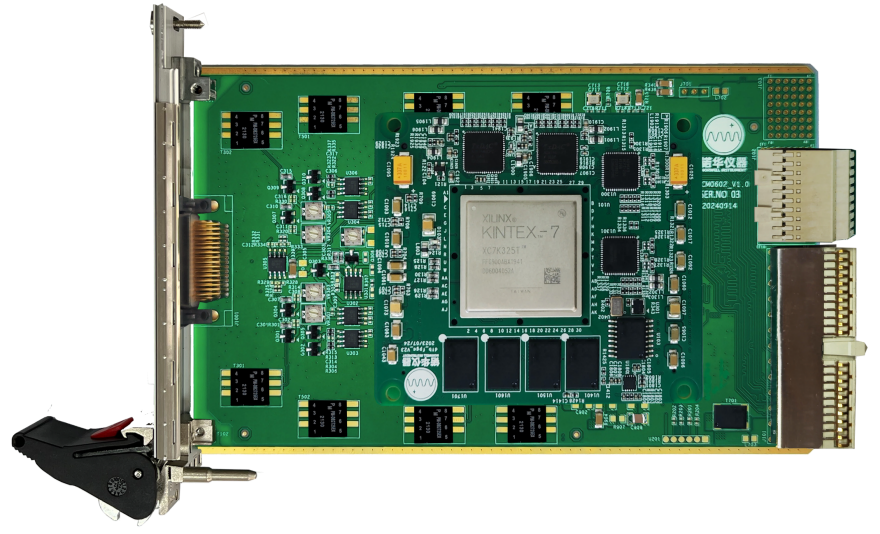

（1）MIL-STD-1553B 总线接口卡

MIL-STD-1553B总线接口卡是锘华仪器针对MIL-STD-1553B总线测试设备设计的、遵循MIL-STD-1553B总线协议的四通道MIL-STD-1553A/B板卡，每个通道可以同时模拟一个BC、0~31个RT和一个MT。1553B总线接口卡除了支持标准的MIL-STD-1553B总线协议外，还具备差错注入功能，支持VTP测试。接口卡内部集成了总线协议处理器和总线收发器，其寄存器操作和存储器布局同DDC公司的BU6158x兼容。

特性

·通信速率：可选配1M或4M；
·多功能、测试设备专用MIL-STD-1553A/B总线控制器；
·四通道，每通道可同时模拟一个BC、32个RT和一个MT；
·支持完整的MIL-STD-1553A/B协议
·总线控制器（BC）
·远程终端（RT）
·总线监视器（BM）
·标准3U PXIe板卡，符合PCI Express Gen 2.0 规范，板卡尺寸为160mm*100mm*20mm；
·可为用户定制开发应用，并提供应用接口API，便于二次开发；
·支持Win 7、Win10与Linux操作系统。

（2）FC-AE-1553B 总线接口卡

FC-AE-1553B 总线接口卡遵循 FC-AE-1553 协议，通过光纤通道提供一个高带宽、低延迟的数据通道，可实现 NC 和 NT 功能。支持 PCIe 接口，并提供应用接口 API，便于二次开发。

特性

· 通道数：支持 2 个光接口
· 支持上层协议通信、仿真与测试功能
· 通信速率：1.0625Gbps，2.125Gbps，4.25Gbps
· 端口登录功能；支持 BufferToBuffer 信用控制
· 支持 FC2 层帧类型包括：数据帧、链接控制帧、链接服务帧
· 标准 3U PXIe 板卡，符合 PCI Express Gen 2.0 规范，板卡尺寸为 160mm*100mm*20mm
· 可为用户定制开发应用，并提供应用接口 API，便于二次开发
· 支持 Win 7、Win10 与 Linux 操作系统

（3）AFDX 总线接口卡

AFDX 总线接口卡遵守 ARINC664 PART7 规范，采用 RJ45 插件形式，2 个端口作为 1 对冗余端口使用，确保 AFDX 通讯的可靠性。

特性

· 支持 2 个 ARINC664 端口
· 端口速率 10M/100M/1000M 自适应
· 遵守 ARINC664 PART7 规范
· 支持 128 个发送 VL,1024 个发送端口
· 支持 512 个接收 VL,4096 个发送端口
· 支持 SNMP、615A 加卸载功能
· 标准 3U PXIe 板卡，符合 PCI Express Gen 2.0 规范，板卡尺寸为 160mm*100mm*20mm
· 可为用户定制开发应用，并提供应用接口 API，便于二次开发
· 板卡支持 Win 7、Win10 与 Linux 操作系统

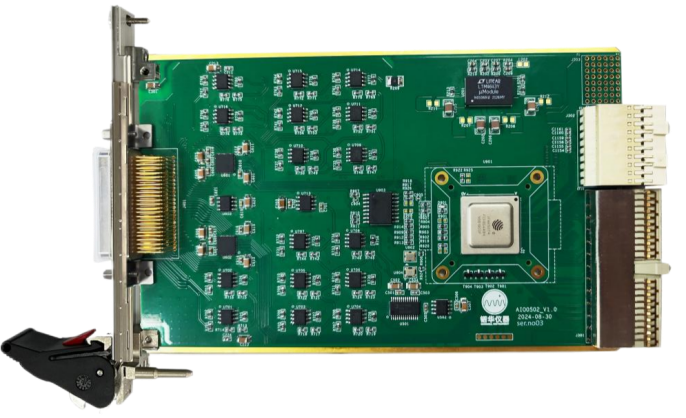

（4）模拟量接口卡

模拟接口量卡用以为被测设备提供模拟量激励信号，测试其响应是否符合要求，同时还能测量其输出信号的参数与驱动能力。模拟量卡同时集成了幅度调节和噪声叠加的故障注入功能，无需额外增加噪声发生器，简化了测试流程。

特性

· 模拟输入信号
· 模拟输出信号
· 支持被测输入端口电阻测试
· 标准 3U PXIe 板卡，符合 PCI Express Gen 2.0 规范，板卡尺寸为 160mm*100mm*20mm
· 可为用户定制开发应用，并提供应用接口 API，便于二次开发
· 板卡支持 Win 7、Win10 与 Linux 操作系统

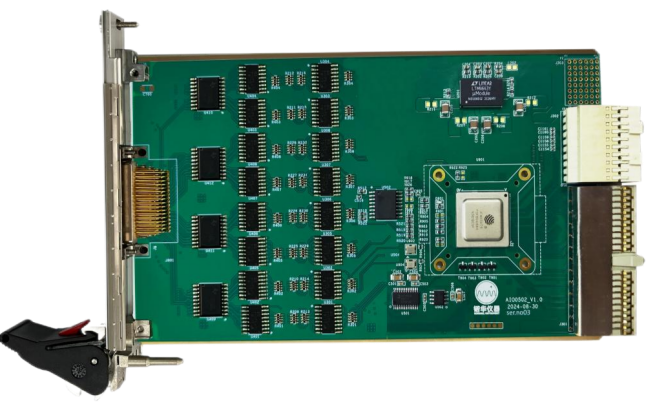

（5）离散量接口卡

离散量卡主要用来分析离散量输入接口的电气性能，包括输入阈值与是否具备去抖能力，同时采集被测设备的离散量输出

特性

· 32 路输入，支持电源开路或者地开路输入
· 32 路输出，支持电源开路或者地开路输出
· 支持离散量门限电压调节
· 电压调节范围 0~28V，调节精度 1%FS
· 支持注入离散量抖动，用以测试离散量输入接口的"消抖"能力
· 标准 3U PXIe 板卡，符合 PCI Express Gen 2.0 规范，板卡尺寸为 160mm*100mm*20mm
· 可为用户定制开发应用，并提供应用接口 API，便于二次开发
· 支持 Win 7、Win10 与 Linux 操作系统

（6）多功能通信接口卡

多功能总线通信接口卡可根据用户需求定制1553B总线、CAN总线、ARINC429总线、RS422/RS485总线的一种或多种总线功能。多功能总线通信接口卡可用于现场连接多种通讯总线，与被测设备交换数据，其强大的功能能够满足不同用户的工业测试测量需求，良好的兼容性适用于各类系统配置。

特性

· 1553B 总线接口
· CAN 总线接口
· ARINC429 总线接口
· RS422/RS485 总线接口
· RS232 总线接口
· 标准 3U PXIe 板卡，符合 PCI Express Gen 2.0 规范，板卡尺寸为 160mm*100mm*20mm
· 可为用户定制开发应用，并提供应用接口 API，便于二次开发
· 支持 Win 7、Win10 与 Linux 操作系统
